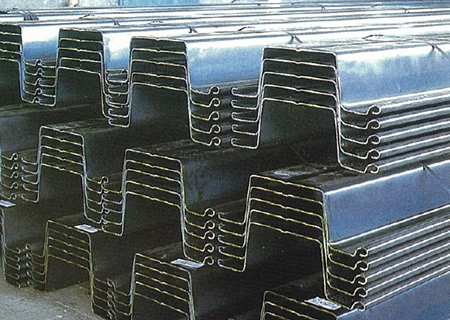

軽量鋼矢板

軽量鋼矢板は、用途と強度に応じて様々なラインナップを擁し、水密性の良さ、断面性能の高さはもちろん、施工性の面でも高い評価を得ており、安定した土木用資材として各方面で活用されています。

使用用途

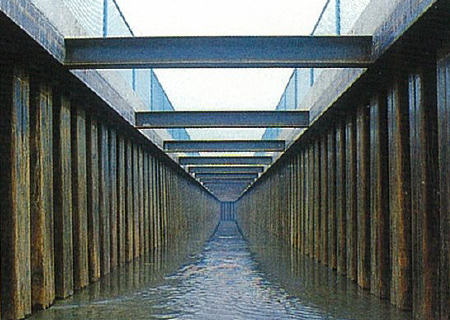

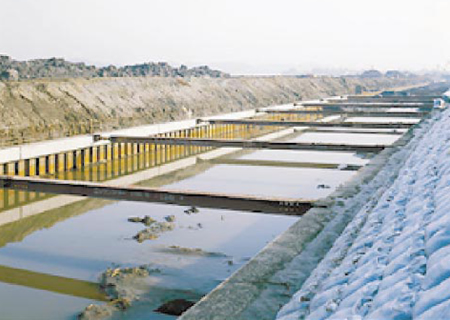

管路布設工事、建築基礎工事の土留め工（山留め工）、橋台、橋脚、水門工事などの仮締切工、埋立工事などの仮護岸として使用できます。

LSP-1

LSP-2N

LSP-3B

型式			LSP-1型	LSP-2N型	LSP-3B型
1m当りの所要枚数		枚	4	4	3
寸法	板厚	㎜	5	5	5	6
	有効幅	㎜	250	250	333	333
	高さ	㎜	36	43	74	75
矢板１枚につき	断面積	㎝²	16.47	18.86	27.51	33.01
	質量	㎏/m	12.9	14.8	21.6	25.9
	断面二次モーメント	㎝⁴	20.2	38.2	212	254
	断面係数	㎝³	8.33	13.3	57.0	68.0
	断面二次半径	㎝	1.11	1.42	2.77	2.78
壁幅1mにつき	断面積	㎝²	65.88	75.44	82.53	99.03
	質量	㎏/㎡	51.6	59.2	64.8	77.7
	断面二次モーメント	㎝⁴	80.8	246	636	762
	断面係数	㎝³/m	33.3	96.5	171	204

日鐵軽量鋼矢板は、JIS G 3101 SS400を使用いたします。

P（％）	S（％）
0.050以下	0.050以下

軽量鋼矢板の引抜き、建込み用孔の寸法を、下図の通りに設定しております。
