日軽アルヤイタ

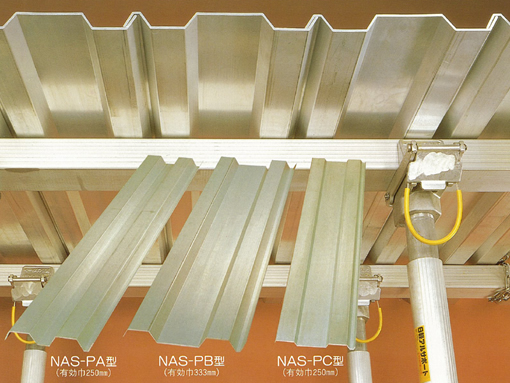

日軽ヤイタは、オールアルミ製の超軽量アテ矢板です。
軽量鋼矢板と同等の強度を持ち、しかも、重量は約1/3程度と非常に軽く、作業効率が大幅にアップします。特に深夜作業や工事時間に制限のある現場に最適です。
高度な品質水準を確保
特殊アルミ合金を一体成形（押出成形）加工していますので、高度な品質水準が確保され、安心してご使用いただけます。
保管場所が容易で長持ち
経年変化がなくサビませんから、保守管理が容易で半永久的にお使いいただけます。
廃棄時に価値が残る
廃棄時には、スクラップとしての価値が高く、結果的には大変経済的です。
型式

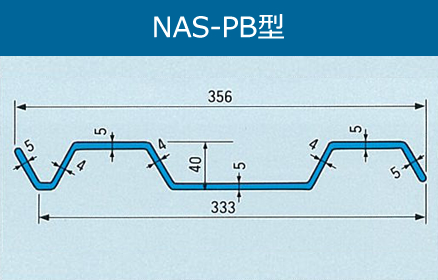

NAS-PB型
広幅タイプですから作業効率がアップします。
重量は鋼矢板の約1/2の軽さです。
※長さの標準寸法：1.5m、2.0m、2.5m、3.0m。
標準寸法以外の長さについてはご相談ください。
断面性能比較
| アルミ製矢板 | 鋼製矢板 | 木製矢板 | |||||
|---|---|---|---|---|---|---|---|
| 型式 | NAS-PB型 | I型 (3㎜厚) |
I型 (5㎜厚) |
赤松 | 赤松 | ||
| 1m当りの所要枚数 | 枚 | 3 | 4 | 4 | 4 | 4 | |
| 寸法 | 肉厚 | ㎜ | 5/4 | 3 | 5 | 30 | 20 |
| 有効幅 | ㎜ | 333 | 250 | 250 | 250 | 250 | |
| 高さ | ㎜ | 40 | 34 | 36 | 30 | 20 | |
| 製品長さ | ㎜ | 356 | 266 | 266 | 250 | 250 | |
| 矢板 １枚 当り |
断面積 | ㎝² | 21.12 | 10.01 | 16.47 | 75.00 | 50.00 |
| 重量 | ㎏/m | 5.70 | 7.86 | 12.90 | 3.75 | 2.50 | |
| 断面二次 モーメント |
㎝⁴ | 46.99 | 11.80 | 20.20 | 56.25 | 16.67 | |
| 断面係数 | ㎝³ | 21.35 | 5.05 | 8.33 | 37.50 | 16.67 | |
| 許容曲げ 応力 |
KN/㎝² | 14 | 15 | 15 | 1.3 | 1.3 | |
| 許容曲げ モーメント |
KN･m | 2.99 | 0.76 | 1.25 | 0.049 | 0.021 | |
| 断面二次 半径 |
㎝ | 1.49 | 1.09 | 1.11 | 0.87 | 0.58 | |
| 壁幅 1ｍ 当り |
断面積 | ㎝²/m | 63.36 | 40.04 | 65.88 | 300.00 | 200.00 |
| 重量 | ㎏/㎡ | 17.10 | 31.44 | 51.60 | 15.00 | 10.00 | |
| 断面二次 モーメント |
㎝⁴/㎡ | 140.97 | 47.20 | 80.80 | 225.00 | 66.68 | |
| 断面係数 | ㎝³/m | 64.05 | 20.20 | 33.32 | 150.00 | 66.68 | |
| 許容曲げ モーメント |
KN･m | 8.97 | 3.03 | 5.00 | 1.95 | 0.86 | |
| ヤング率 | ㎏/㎠ | 0.7×10⁴ | 2.1×10⁴ | 5.6×10³ | |||
